Ученые из Российского квантового центра, Политехнической школы Лозанны (EPFL), МГУ и МФТИ разработали технологический процесс производства компактных лазерных химических анализаторов на базе оптических частотных гребенок, совместимый со стандартными технологическими процессами, которые используются для производства «обычной» электроники. Детали разработки описаны в статье, опубликованной в журнале Nature Communications.
«Вся система может уместиться в объеме менее кубического сантиметра и, что самое важное, требует источник тока мощностью лишь 1 ватт — то есть обычную батарейку. Совместимость со стандартными технологиями производства электроники, простота оптической схемы и низкая стоимость делают эту систему крайне привлекательной для массового производства», — говорит один из ведущих авторов исследования Андрей Волошин.
Оптические частотные гребенки, за создание которых в 2005 году была присуждена Нобелевская премия по физике, используются как основа для устройств, способных генерировать последовательность фемтосекундных импульсов света. Их излучение имеет спектр в виде «гребенки», то есть множества узких спектральных линий, разделенных равными частотными промежутками. Такие лазерные «линейки» можно использовать для телекоммуникации, в спутниковой навигации, в астрофизике. В частности, с их помощью можно проводить очень точные и быстрые спектроскопические измерения и, следовательно, определять химический состав веществ. Но широкое применение устройств на основе оптических гребенок ограничено из-за их сложности, большого размера и высокой стоимости.
Проще всего генерировать такие гребенки можно с помощью микрорезонаторов, «колец» или дисков из оптических материалов, где излучение лазера накачки из-за нелинейности материала превращается в частотную гребенку. Ранее группа под руководством ныне покойного профессора МГУ Михаила Городецкого, основавшего лабораторию когерентной микрооптики и радиофотоники в РКЦ, разработала метод генерации частотных гребенок в микрорезонаторах с помощью дешевых и компактных лазерных диодов вместо дорогих монохроматических
лазерных систем. Эта работа, опубликованная в Nature Photonics в 2018 году, открыла дорогу к созданию дешевых и компактных лазерных спектрометров.
Теперь эта же группа продемонстрировала новый способ генерации гребенок с использованием исключительно интегральных элементов. Обычно оптические приборы собирают из отдельных компонентов — линз, призм, зеркал и дифракционных решеток. Но это становится крайне неудобным, когда нужно организовать массовое производство миниатюрных оптических устройств. Здесь могут помочь технологии, которые сегодня широко используются при создании микроэлектроники, — литографические процессы, которые позволяют одновременно печатать множество устройств. Так можно печатать и волноводы для лазерного излучения, которые могут заменить традиционные оптические элементы.
Вначале инженеры рассчитывают параметры требуемых оптических структур и задают конфигурацию с необходимыми контурами. Процесс изготовления включает несколько стадий, которые проводятся в автоматическом режиме, в частности, напыление слой за слоем, изготовление маски электронным пучком,
травление лишнего и механическую полировку поверхности. Затем эти пластины раскалывают, и на выходе получаются сразу сотни оптических устройств. Излучение лазеров может генерироваться в таких устройствах, делиться на разные каналы, проходить через специальные фильтры и так далее. Важно, что используемые учеными волноводы могут быть изготовлены с помощью стандартной КМОП-технологии (комплементарный металл–оксид–полупроводник), используемой в промышленных масштабах для производства электронных
микросхем.

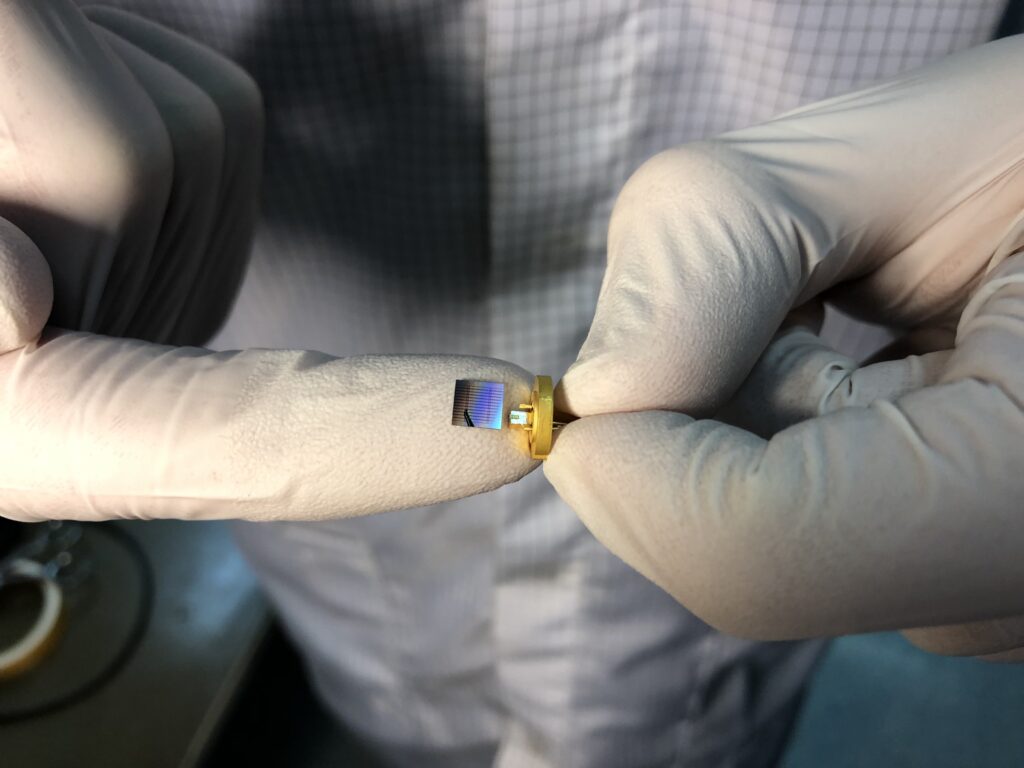

В созданном авторами статьи устройстве впервые в мире для накачки оптического микрорезонатора из нитрида кремния использовался недорогой лазерный диод. Микрорезонатор с диаметром намного меньше миллиметра имеет крайне низкий уровень потерь за счет особого метода послойного напыления — «Damascene process», сходного с методом производства дамасской стали.
«Часть излучения, циркулировавшая внутри микрорезонатора, попадала обратно в лазерный диод, что обеспечивало быструю оптическую обратную связь. Благодаря этому процессу, который в радиофизике называют
„затягиванием“, система работала как мощный стабилизированный лазер, а в микрорезонаторе генерировалась оптическая гребенка с высокой степенью когерентности и частотой 88 гигагерц», — объясняет соавтор исследования Софья Агафонова из МФТИ.
«Простую и дешевую оптическую гребенку, которая встраивается в оптические интегральные схемы, можно использовать во многих фотонных системах нового поколения, например, в лидарах, для спектроскопии и высокоскоростной передачи данных», — замечает профессор МГУ Игорь Биленко, руководитель лаборатории РКЦ, в которой велась работа. В дальнейшем ученые планируют разработать компактный спектрометр, многочастотный источник узкополосного лазерного излучения. Для этого необходимо развить технологию производства фотонных интегральных устройств.
Исследования были выполнены при финансовой поддержке Российского научного фонда.
