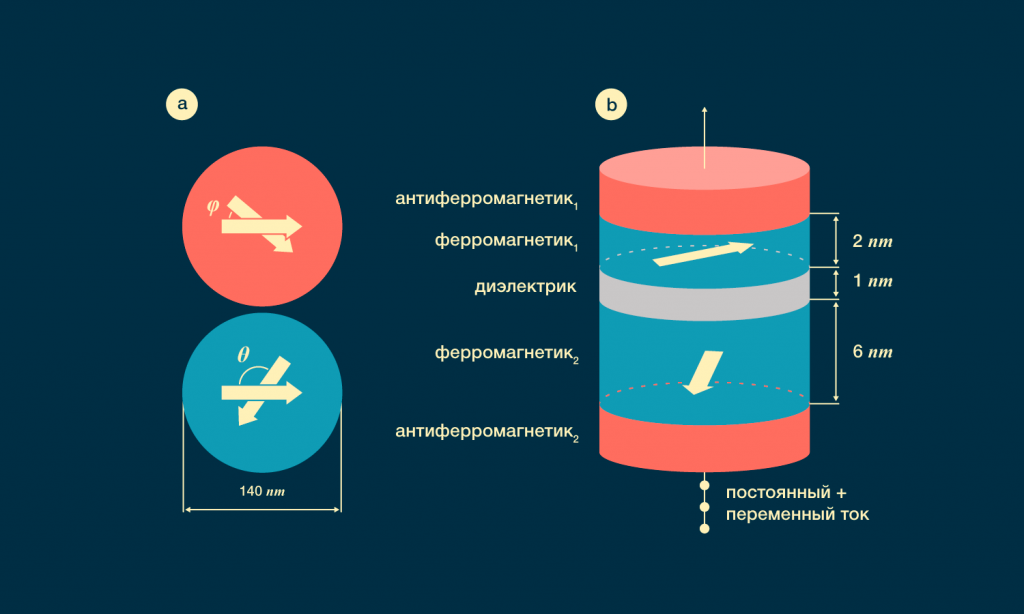

Схема спинового диода: угол φ отвечает углу между осями антиферромагнетиков, угол θ — углу между намагниченностями ферромагнитных слоев.
[columns size=»2/3″ last=»false»]
Физики из МФТИ предложили схему спинового диода, «зажатого» между слоями различных антиферромагнетиков. Оказалось, что сопротивлением и резонансной частотой такого прибора можно управлять, «поворачивая» антиферромагнетики. Этот подход позволяет в несколько раз увеличить диапазон частот, на которых устройство выпрямляет переменный ток, а чувствительность прибора оказывается сравнима с чувствительностью полупроводниковых диодов. Статья опубликована в Physical Review B.
Константин Звездин, старший научный сотрудник лаборатории физики магнитных гетероструктур и спинтроники для энергосберегающих информационных технологий МФТИ, руководитель проекта «Спинтроника» Российского квантового центра, комментирует: «Обычные спиновые диоды со свободными ферромагнитными слоями могут работать на фиксированных частотах, не превышающих двух-четырёх гигагерц. В данной работе мы предложили схему спинового диода, в котором ферромагнитные слои связаны со слоями антиферромагнетиков, что позволяет увеличить частотный диапазон устройства примерно до 10 гигагерц, причём без значительной потери чувствительности. Это существенно расширяет область возможного использования спиновых диодов, открывая для них такие приложения, как, например, всепогодное машинное зрение, основанное на микроволновой голографии».
Спиновой диод
Все современные электронные устройства — диоды, транзисторы, операционные усилители и так далее — работают с электрическим током. Другими словами, все они тем или иным образом управляют потоками заряженных частиц (электронов и дырок). Например, в полупроводниковом диоде соединение областей с повышенной концентрацией электронов и дырок (p-n-переход) приводит к тому, что прибор может пропускать электрический ток только в одну сторону. Используя эту особенность диодов, можно собрать выпрямитель — устройство, которое превращает переменный ток в постоянный.
В то же время, помимо заряда, электроны обладают еще одним важным свойством: у них есть спин. Спин — это чисто квантовая величина, аналогичная моменту импульса, которым обладают вращающиеся тела из классической механики. В обычном электрическом токе спины электронов направлены хаотично, однако их можно выстроить в одном направлении и получить спиновый ток. Наука, которая занимается изучением спиновых токов, называется спинтроникой. В настоящее время ученые уже научились изготавливать спинтронные наногенераторы, детекторы микроволнового излучения и магнитного поля, которые превосходят свои электронные аналоги.
Аналогом полупроводникового диода в спинтронике является спиновый диод — прибор, который умеет выпрямлять проходящий через него ток. Спиновый диод представляет собой два тонких слоя ферромагнетиков, разделенных слоем диэлектрика, в основе его работы лежат эффекты туннельного магнетосопротивления и вращения в результате переноса спина (spin-transfer torque effect). Если кратко, эти эффекты заключаются в следующем. При пропускании обычного тока через первый слой ферромагнетика спины электронов выстраиваются вдоль намагниченности ферромагнетика, то есть ток становится спиновым. Затем электроны туннелируют через диэлектрик и сталкиваются со вторым ферромагнитным слоем. В зависимости от угла между намагниченностью слоя и спинами электронов, частицы лучше или хуже проходят через него — следовательно, сопротивление прибора зависит от ориентации магнитных слоев (первый эффект). Одновременно с этим электроны стараются повернуть второй слой, чтобы проходить через него было проще (второй эффект). Поэтому если пропускать через диод переменный ток, намагниченность его слоев — а следовательно, и сопротивление — будет колебаться одновременно с величиной тока, и в результате ток выпрямляется.
Благодаря этим эффектам можно изготавливать спиновые диоды с чувствительностью более ста тысяч вольт на ватт, хотя максимальная чувствительность обычных полупроводниковых диодов Шоттки не превышает 3 800 вольт на ватт. Чувствительность — это отношение напряжения выходящего постоянного тока к мощности прикладываемого переменного тока; грубо говоря, она описывает, насколько хорошо устройство выпрямляет ток. Тем не менее, есть у спиновых диодов и недостатки. Например, их чувствительность сильно зависит от частоты переменного тока, резко возрастая около резонансного значения и оставаясь близкой к нулю вдали от него. Кроме того, резонансные частоты всех изготовленных ранее спиновых диодов не превышают двух гигагерц. В то же время для некоторых приложений — например, для микроволновой голографии — нужны диоды, работающие на бóльших частотах.
А если «зажать» антиферромагнетиком?
В данной работе ученые из МФТИ описывают способ, с помощью которого можно задавать резонансную частоту спинового диода при изготовлении, а также повысить рабочую частоту. Для этого физики предлагают «зажать» диод между двумя антиферромагнитными слоями. Благодаря обменному закреплению (exchange pinning) слои ферромагнетиков и антиферромагнетиков оказываются связаны, что позволяет управлять углом между намагниченностями ферромагнетиков — а значит, сопротивлением и резонансной частотой прибора. Чтобы проверить работоспособность предложенной схемы, ученые численно смоделировали спиновый диод со слоями толщиной порядка нескольких нанометров, а затем исследовали его свойства.
Кратко поясним, что такое ферромагнетик и антиферромагнетик. В каждом из этих материалов спины атомов обладают дальним порядком — другими словами, на достаточно больших расстояниях структура материала повторяется. В ферромагнетиках спины всех атомов выстроены параллельно заданной оси, а в антиферромагнетиках — антипараллельно. Конечно, в жизни все немного сложнее, и в действительности при ненулевой температуре на эти картинки накладываются тепловые колебания, поворачивающие спины в случайных направлениях. При превышении определенной температуры дальний порядок полностью разрушается, и вещество становится парамагнетиком, в котором спины всех атомов направлены произвольно. Для ферромагнетиков такая температура называется точкой Кюри, для антиферромагнетиков — точкой Нееля. Кроме того, обычно спины выстраиваются вдоль заданной оси не во всем объеме вещества, а в макроскопических областях, называемых доменами.
Изучили, что получили
Для начала ученые изучили, как угол между намагниченностями ферромагнитных слоев θ зависит от угла между осями антиферромагнетиков φ (AFM pinning angle), который можно контролировать на этапе изготовления диода, поворачивая антиферромагнетики. Вообще говоря, эти углы не совпадают, хотя и связаны друг с другом (рис. 2). Оказалось, что угол между намагниченностями можно изменять только в диапазоне от 110 до 170 градусов, причем в промежутке от 110 до 140 градусов зависимость является нелинейной. Тем не менее, этого диапазона оказывается достаточно, чтобы контролировать свойства диода.
[/columns]

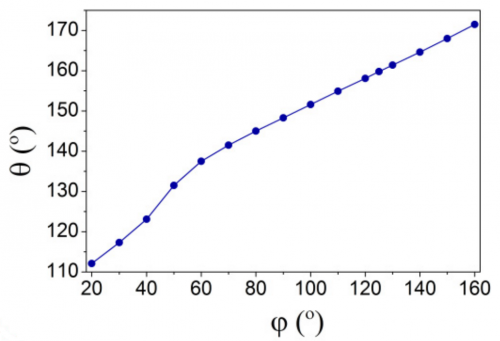

Рассчитанная учеными зависимость между углами θ и φ. Credits: A. A. Khudorozhkov et al. / Phys. Rev. B
[columns size=»2/3″ last=»false»]
Затем исследователи выяснили, как зависит чувствительность диода от частоты переменного тока при фиксированном угле между намагниченностями слоев. Оказалось, что около резонансной частоты чувствительность резко возрастает, при этом достигая значений порядка тысячи вольт на ватт. Это значение меньше максимальной чувствительности изготовленных ранее спиновых диодов, однако все еще достаточно велико, чтобы сравниться с обычными полупроводниковыми диодами.
Гораздо более важным является то, что резонансную частоту нового диода можно изменять от 8,5 до 9,5 гигагерц, контролируя угол φ во время изготовления прибора. Впрочем, стоит отметить, что пока ученые рассмотрели предложенную схему только теоретически. Следующим шагом будет изготовление экспериментального образца и непосредственная проверка предсказанных свойств.
[/columns]

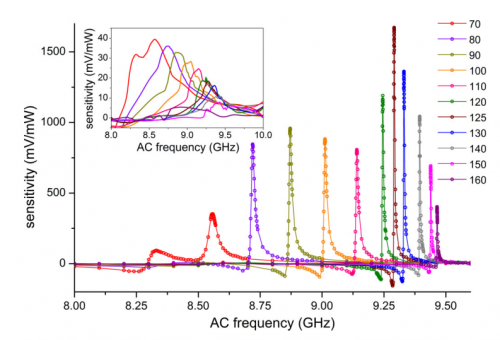

Зависимость чувствительности диода от частоты переменного тока для разных значений угла φ. Величина постоянного тока составляет 99 процентов от критического (внешний график) либо равна нулю (внутренний график). Credits: A. A. Khudorozhkov et al. / Phys. Rev. B
[columns size=»2/3″ last=»false»]
Ранее ученые из МФТИ научились закручивать магнитные вихри в спинтронных устройствах, образованных ферромагнетиком и топологическим изолятором. Топологический изолятор — это материал, который проводит электрический ток только по поверхности, а внутри является обычным изолятором.
Работа поддержана Российским научным фондом.
