В XXI веке появилась новая форма алхимии, куда более радикальная. Она занимается не трансмутацией веществ, а переиначивает их взаимодействие со светом. А началась эта история с черной жидкости, крошечных частиц и человека по имени Итан Клем.
В 2012 году Клем работал над проектом, который тогда казался почти футуристическим. Он наблюдал за суспензией крошечных кристаллов сульфида свинца, известных как коллоидные квантовые точки. Это были не просто наночастицы. Это были управляемые, настраиваемые поглотители света.
Светящиеся точки
Коллоидная квантовая точка — это микроскопический кристалл полупроводника, настолько маленький (от нескольких сотен до нескольких тысяч атомов), что его электроны оказываются заперты в трехмерной «квантовой ловушке». Из-за этого он начинает подчиняться законам квантовой механики и вести себя как гигантский искусственный атом.
Особенность, привлекшая Клема,— возможность простой «настройки» квантовых точек. Чем меньше кристалл, тем сильнее в нем «сжаты» электроны, и тем больше энергии требуется для их возбуждения. Поэтому самые маленькие точки поглощают и излучают высокоэнергетический свет (синий, фиолетовый, УФ), а по мере увеличения их размера — все более низкоэнергетический (желтый, красный и, наконец, инфракрасный). Просто меняя время реакции при синтезе, можно получить точки, работающие в любой нужной части спектра.
Для стабильности и эффективности эти нанокристаллы имеют сложную структуру «ядро—оболочка». Ядро состоит из материала, отвечающего за квантовые эффекты (у Клема это был сульфид свинца), оболочка состоит из другого, более широкозонного полупроводника, который защищает ядро, предотвращая потерю энергии, а внешний слой защищает частицу от внешней среды. Спектральная шкала позволяет понять, почему Клема интересовал именно сульфид свинца. В то время как материалы на основе кадмия (CdS, CdSe) превосходно работают в видимом диапазоне — именно поэтому их сегодня используют в QLED-телевизорах,— целью Клема было создать сенсор для коротковолнового инфракрасного диапазона (SWIR). А для этой части спектра подходит именно сульфид свинца.

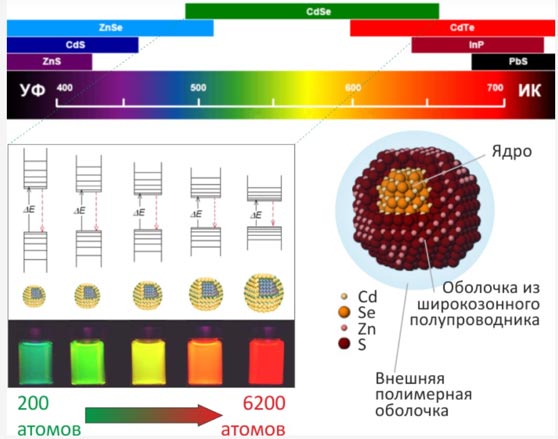

Коллоидные квантовые точки — это полупроводниковые нанокристаллы, носители заряда которых ограничены в пространстве во всех трех направлениях. Сверху: диапазоны флуоресценции нанокристаллов, изготовленных из разных материалов. Снизу: CdSe квантовые точки разных размеров покрывают весь видимый диапазон 460–660 нм. Снизу справа: схема стабилизированной квантовой точки, где «ядро» покрыто оболочкой из полупроводника и защитным слоем полимера.
Традиционные инфракрасные сенсоры, особенно те, что работают в коротковолновом инфракрасном диапазоне (SWIR, 1000–2000 нм), используют арсенид индия-галлия (InGaAs). Он обладает высокой эффективностью и чувствительностью. Однако InGaAs-сенсоры невероятно дороги. Оттого эти материалы «по умолчанию» не используются в потребительской микроэлектронике — а интегрировать такие сенсоры в уже сложившийся техпроцесс проблематично, потому как такой реформы не оправдывает рисков для участников сложившегося рынка. Поэтому коротковолновые инфракрасные сенсоры применяют только в военной и аэрокосмической индустрии. А еще — в производстве микроэлектроники.
Задача на миллиард
Современные фабрики микросхем — стерильные храмы технологии. А любой, даже невидимый глазу дефект на кремниевых пластинах стоимостью сотни тысяч долларов может обернуться миллиардными потерями. Инспекционные системы на фабриках работают в SWIR‑диапазоне (~900–1700 нм): в этом спектре кремний прозрачен.
В 2014 году 14‑нанометровый техпроцесс столкнулся с резким снижением выхода годных чипов. Причина — подповерхностные микротрещины, которые не мог выявить InGaAs‑сенсор. Исследователи признавали: система отстала, но заменить ее нечем.
Клем задался целью создать альтернативу InGaAs, которая не уступала бы тому в производительности, была бы в несколько раз дешевле и совместима с существующими производственными процессами. Им должен был стать CQD-сенсор, потому что он способен охватывать диапазон 400–1700 нм, точно настраиваясь на длину волну, совместим с кремнием и очень дешев в производстве, так как CQD синтезируются в колбах, как химический суп, и существуют в виде коллоидного раствора, который можно наносить как чернила.
Другие альтернативы, которые рассматривал Клем (германий, органические полупроводники, другие экзотические материалы и тому подобное), были значительно хуже, и не могли обеспечить одновременно все эти преимущества: настраиваемый диапазон, низкую стоимость и интеграцию с кремнием.
Но чтобы создать альтернативу InGaAs, ему нужно было решить сразу три фундаментальные проблемы:
- достичь стабильности материала,
- поднять коэффициент полезного действия (КПД),
- разобраться с трудностями интеграции.
Путь от концепции до работающего прототипа занял три года кропотливой работы. Первым шагом было решение проблемы стабильности. Квантовые точки сульфида свинца (PbS) оказались чрезвычайно чувствительны к кислороду и влаге, но при этом стандартные методы защиты не подходили.
Для синтеза высококачественных квантовых точек в растворе использовалась олеиновая кислота. Ее длинные органические «хвосты» создавали вокруг каждой наночастицы защитную и одновременно изолирующую «шубу». Суть всей проблемы в том, что это хорошо для хранения в колбе, но абсолютно губительно для электронного устройства: в пленке такие длинные молекулы держали квантовые точки слишком далеко друг от друга, мешая электронам свободно перемещаться.
Изобретение команды Клема, известное как твердотельная замена лигандов, элегантно решило эту дилемму. Процесс состоял из двух шагов. Сначала на подложку наносилась пленка из квантовых точек, покрытых «длинной» и непроводящей олеиновой кислотой, а затем эту пленку «промывали» раствором с короткими лигандами, такими как бутиламин или муравьиная кислота.
Короткие молекулы вытесняли длинные хвосты олеиновой кислоты и занимали их место. Этот, казалось бы, простой шаг приводил к тому, что изолирующая пленка превращалась в полупроводниковую, по которой могли эффективно двигаться носители заряда, так как короткие молекулы-«мостики» стягивали наночастицы гораздо ближе друг к другу. Кроме того, процесс замены также «залечивал» дефекты на поверхности квантовых точек. Новое покрытие оказалось гораздо более устойчивым к окислению, защищая наночастицы от кислорода и влаги.
Сначала Клем использовал в этом процессе бутиламин, но в патенте описал огромное количество других химических соединений, которые подойдут для этой роли, закрепляя права на сам технологический подход.
Затем команда Клема взялась за повышение КПД. Поначалу большая часть фотонов, поглощенных материалом, не превращалась в полезный электрический сигнал. Прорыв был достигнут за счет многослойной архитектуры: вместо одного слоя CQD исследователи создали структуру из нескольких слоев, где каждый оптимизирован для своей задачи. Первый поглощает свет, другие — разделяют и транспортируют носители заряда.
Но самой сложной оказалась последняя задача — интеграция с кремнием. Клем описывал это как «попытки соединить воду и камень». Традиционные методы соединения мягкого наноматериала и жесткого кристалла не работали. Революционная идея заключалась в том, чтобы переформулировать задачу: отказаться от соединения в пользу прямого нанесения. Ученые разработали технологию, позволяющую превратить раствор с квантовыми точками в своего рода чернила. CQD стало можно печатать непосредственно на CMOS-матрицу, создавая гибридный сенсор на оборудовании, которое участвует в техпроцессах массового производства.

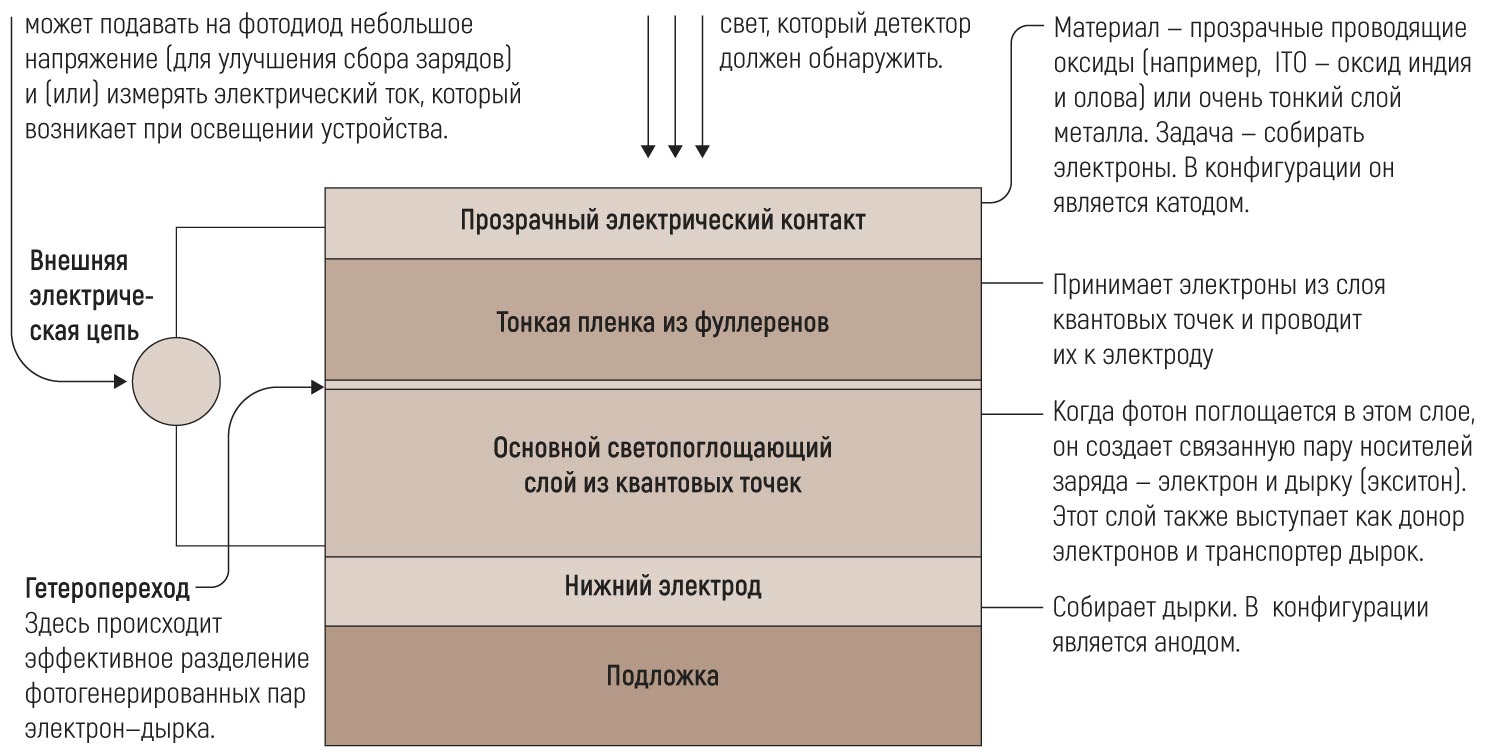

Базовая многослойная структура. Источник: патент US 9,349,970 B2
В 2018 году Клем запатентовал технологию производства своего «молекулярного бутерброда» и основал компанию SWIR Vision Systems. В том же году она выпустила Acuros CQD — первую в мире SWIR-камеру на квантовых точках с разрешением Full HD. Это был прямой вызов гигантам отрасли, Teledyne FLIR и Hamamatsu, которые традиционно доминировали на рынке с более дорогими InGaAs-решениями.
Новая камера завоевывает рынок
Ключевым преимуществом Acuros CQD стала цена: впервые инфракрасная камера стоила не десятки тысяч долларов, а лишь немного дороже обычной промышленной камеры. Это открыло двери для применения SWIR-технологии в сельском хозяйстве, транспорте, индустрии контроля качества.
Вскоре Acuros CQD начали применять для инспекции кремниевых плат с разрешением до 14 нм. Их комбинированный спектральный отклик (от видимого до SWIR) оказался чувствителен к микродефектам, которые не могли разглядеть сенсоры на арсенидах галлия.
Компанию Клема немедленно выкупил гигант полупроводниковой индустрии ON Semiconductor, заявив: «Мы приобретаем не просто технологию, а стратегический актив для расширения нашего сенсорного портфеля».
Поглощение стало признанием того, что альтернативная технология смогла пошатнуть монополию InGaAs и предложить рынку более масштабируемую, дешевую и гибкую платформу. Onsemi объединила свои кремниевые CMOS-сенсоры и производственный опыт с технологией CQD, чтобы выпускать более компактные и экономически эффективные системы визуализации с расширенным спектром. Так технология квантовых точек преодолела «долину смерти», которая лежит перед каждым научным открытием на пути к коммерческому применению.
В 2023 году на производстве внедрили QD‑камеры для контроля пятен на пластинах, снизив долю брака на 30% (sic!) и увеличив, соответственно, свою прибыль на несколько миллиардов.
Камеры нового типа нашли применение и во многих других областях. Фермеры, производители и дистрибуторы фруктов получили возможность заглядывать внутрь плодов и отбраковывать невидимые глазу дефекты. Видимый свет не позволяет оценить внутреннее состояние продукта, например скрытую гниль или избыток влаги, а ближний инфракрасный диапазон с этим отлично справляется.
Испорченный плод для человеческого глаза (слева) и для SWIR-камеры. Источник: Птицын А. «Что мы видим, а что не видим?» (НПК «Фотоника»)
Неожиданным применением прорывной технологии оказалось повышение безопасности автомобильного движения. «Черный лед» — тонкий слой прозрачного льда, который практически сливается с дорожным покрытием, делая его почти невидимым для водителя и традиционных камер. Традиционные RGB-камеры не могут обнаружить «черный лед», так как он отражает свет в видимом спектре почти так же, как и асфальт. Камеры нового типа способны обнаруживать этот лед, предотвращая автомобильные катастрофы.
В 2024 году финский стартап Emberion представил камеру VS20 — устройство, которое может изменить правила игры в мире машинного зрения. Его основа — инновационный сенсор, где двумерный углеродный материал графен усилен квантовыми точками. Это сочетание позволило решить давнюю проблему: создать одну камеру, которая видит мир одновременно как человеческий глаз (видимый диапазон) и в скрытом от нас коротковолновом инфракрасном спектре (SWIR).
Emberion — не единственный игрок на этом перспективном поле. Рынок SWIR-сенсоров активно растет, привлекая крупные инвестиции. Например, израильский стартап TriEye, использующий другую технологию на основе квантовых точек (но без графена), привлек уже $74 млн на разработку камер для автомобильной промышленности. На этом фоне финская компания выделяется уникальным подходом — ставкой именно на графен.
Так в чем же заключается их технологический прорыв? Секрет — в объединении сильных сторон двух уникальных материалов. Первый из них — графен.
Коллоидные точки & графен
Графен — двумерный углеродный материал толщиной всего в атом — известен своими уникальными физическими и электронными свойствами, такими как высокая проводимость, гибкость и прочность. Однако традиционно графен не использовался в инфракрасных сенсорах из-за отсутствия фоточувствительности в нужных диапазонах. Объединение графена с квантовыми точками позволило преодолеть этот барьер: квантовые точки выступают как «усилители» сигнала, настраивая спектральный отклик камеры и повышая ее чувствительность к SWIR-диапазону.
Идея Emberion — компенсировать этот недостаток с помощью квантовых точек. Слой этих нанокристаллов, настроенных на поглощение SWIR-излучения, наносится прямо на графеновую подложку. Квантовые точки улавливают свет и создают электрический заряд, который мгновенно передается в графен. А графен, как идеальный проводник, переносит этот сигнал для считывания почти без шумов. В результате камера может одновременно видеть очень яркие и тусклые объекты, не теряя деталей, и все это в компактном корпусе, работающем при комнатной температуре.
Графен на микроуровне, художественная иллюстрация
Основной рынок для таких устройств — промышленная автоматизация и машинное зрение. Именно здесь способность камеры видеть «скрытое» приносит максимальную пользу. Например, на конвейере по переработке отходов камера VS20 легко отличает разные виды пластика (включая ПВХ) или находит посторонние предметы в пищевых продуктах. В сельском хозяйстве она может определять уровень влажности урожая, а в фармацевтике — контролировать целостность упаковки.
Известный японский производитель оптики Kowa уже создает комплексные решения, объединяя свои линзы с камерами Emberion для инспекции продуктов питания и проверки подлинности банкнот. А дистрибуторы, такие как Polytec France, поставляют эти камеры для нужд оборонной промышленности и медицины во Франции.
К думающим сенсорам
То, что начиналось в колбе с черной жидкостью, стало одним из крупнейших технологических сдвигов в инфракрасной визуализации за последние 30 лет. Прогресс в области SWIR-технологий, особенно благодаря инновациям с квантовыми точками, демонстрирует несколько важных тенденций.
Слева снимок SWIR-камерой, справа — обычной камерой изображение VISHEEN
Во-первых, это демократизация высокотехнологических решений. Еще десять лет назад камера, способная видеть сквозь дым или выявлять влажность в продуктах, стоила десятки тысяч долларов и была доступна лишь военным и крупным промышленным лабораториям. Сегодня, благодаря технологиям печати сенсоров на основе квантовых точек, стоимость таких устройств снизилась на порядок. Теперь фермерские дроны могут с воздуха определять, каким участкам поля не хватает воды; конвейерные линии на заводах автоматически отбраковывают пластик неподходящего типа для переработки; а системы безопасности в автомобилях начинают видеть дорогу сквозь туман, что недоступно ни человеческому глазу, ни обычным камерам.
Во-вторых, мы наблюдаем переход от кремниевой к посткремниевой, или «плоской», электронике. Кремниевая электроника была плоской по необходимости: микросхемы изготавливались на плоских кремниевых пластинах, потому что так было удобно с точки зрения производства. Новая же электроника становится плоской в функциональных целях: она опирается на законы физики, которые проявляются только в атомарно-тонких, двумерных материалах, таких как графен.
Например, электроны в графене движутся почти без сопротивления, но только в пределах его плоского листа. Разработка сенсоров, где слой квантовых точек нанесен на лист графена,— прямой пример такой плоской электроники, где 2D-свойства материала используются для достижения беспрецедентной производительности.
Наконец, мы видим конвергенцию передовых материалов с искусственным интеллектом, ведущую к созданию «умных» сенсоров. Сегодняшние камеры, даже самые продвинутые, работают по принципу, придуманному еще в середине XX века: сенсор собирает данные (свет), а отдельный процессор их обрабатывает. Это создает фундаментальную проблему, известную как «узкое место фон Неймана»: быстрый процессор постоянно простаивает, ожидая, пока данные дойдут до него из более медленной памяти. Это неэффективно и энергозатратно.
Новый подход решает проблему: светочувствительные элементы (например, те же квантовые точки) и элементы обработки информации объединены. Сенсор не просто фиксирует картинку, он ее сразу же анализирует. Так камера, следящая за конвейером, не будет передавать видео на сервер. Она на месте обнаружит деталь с дефектом и отправит лишь короткий сигнал: «Брак на линии, позиция X, Y». Это становится возможным благодаря материалам, которые могут одновременно и чувствовать свет, и выполнять логические операции. Такие «думающие» сенсоры — следующий шаг, переход от простого сбора данных к их интеллектуальной обработке и принятию решений прямо на устройстве, что открывает путь к по-настоящему автономным системам.
